[GC/MS] Components ② Column

Reference

#1. SHIMADZU, Introduction to Gas Chromatograph Mass Spectrometry 교육자료

#2. https://www.ssi.shimadzu.com/service-support/faq/gas-chromatography/sample-injection/index.html





3. Column

* Column

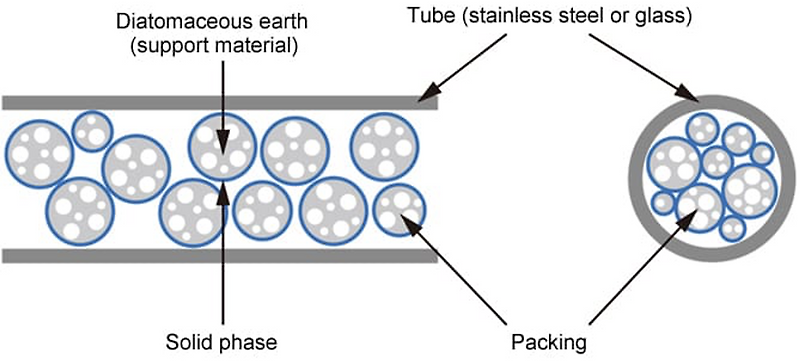

Packed Column	• I.D. • Length • Packing Material • Liquid Phase	2-4mm 0.5-5m (most case is 2m length) 0.5-25% of Liquid on support The number of theoretical plates is small but many kinds.
Capillary Column	• I.D. • Length • Material • Liquid Phase	0.1, 0.25, 0.32, 0.53mm 5-100m (most case is 30m length) Fused Silica The number of theoretical plates is large but a few kinds.



* Pros and Cons of Column

Column	Pros	Cons
Packed Column	• 많은 양의 시료를 처리할 수 있다. • 오염에 취약하지 않다.	• 넓은 peak 모양을 형성한다. • 분리 성능이 낮다.
Capillary Column	• 피크 모양이 뾰족하다. • 분리 성능이 우수하다. • 고감도 분석에 적합하다.	• 적은 양의 시료를 처리한다. • 오염에 취약하다.



* Comparison of Packed & Capillary Column







 - Capillary column을 사용하는 경우, 더 높은 분리력과 더 높은 신호 강도를 얻을 수 있다.



* Separation Affecting Factor (Column) : 분리에 영향을 주는 요인



* Separation Process - Column length



* Separation Process - Oven Temperature
